有一塊深圳產、泛海三江2100消防主機回路板被燒壞，希望給予協助。
接到板子，發現入口管理芯片擊穿 程序芯片擊穿 、內存芯片、 總線控制器芯片擊穿、及周邊的芯片全部擊穿、三極管擊穿6個。
也就是說整個主板上半部電子元件基本都要換掉。
考慮到此板子，屬于廠家停產，市場很難買到，即便買到也是壞的修復的。與客戶談妥價格后安排師傅動手作業。
消防主機維修過程：
通過目測、及邏輯筆、信號發生器、示波器、集成電路測試儀綜合關鍵點檢測、1小時內所內所有壞件。難點是：貼片振蕩電阻燒壞，看不清阻值。沒關系這難不倒千錘百煉的北京億杰消防工程公司王工程師，通過資料查找確認阻值，通過碳膜電阻并聯分流方法成功替換貼片電阻，測試穩定搞通過。
歷經6個小時的檢測、維修、調試，*終成功修復該雷擊板，為客戶挽回較大經濟損失。

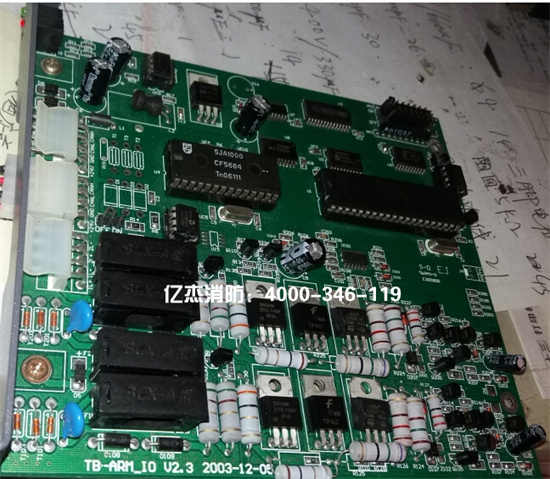

修復前雷擊照片

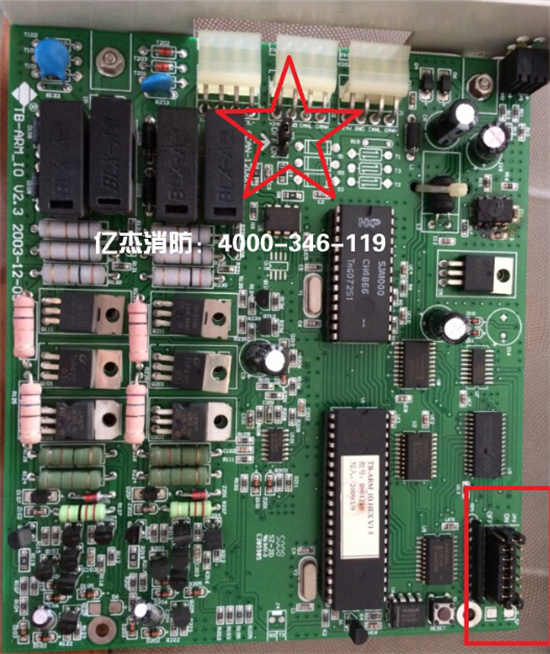

修復后正常照片
維修安裝：
客戶回去安裝后遇到以下問題：
1、回路板綠燈 紅燈不亮——檢測電源24V 接觸不好；
2、輸出回路，一邊有電壓不到3V，同時有一個故障燈亮
解決辦法：斷開3V電壓那一路，回路板輸出電壓正常，故障燈消失
排除負載短路后，搞定。
