海灣消防設備JTG-UM-GST9616隔爆型紅外火焰探測器

一、海灣消防設備JTG-UM-GST9616隔爆型紅外火焰探測器特點

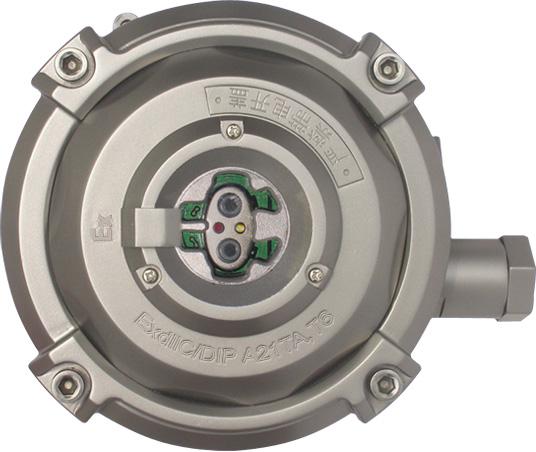

JTG- UM-GST9616海灣消防隔爆型紅外火焰探測器是一種復合紅外火焰探測器，它可以通過探測火焰在紅外光區兩個波段的光信號來判斷火災。本探測器適用于 探測含碳材料產生的明火燃燒，應用于火災初期以火焰為主的大空間場所，戶內、外均可使用，對于太陽光、人工光源、熱輻射等干擾不會發生誤報警，工作穩定可 靠。
 本探測器可通過總線與北京億杰消防工程公司生產的火災報警控制器通信傳遞信息，也可以通過繼電器觸點傳遞信息。本探測器為隔爆型產品，既可以用于一般民用場所，也可以用于工業危險場所，如爆炸性氣體環境的1區、2區和可燃性粉塵場所的21區、22區。

二、海灣消防設備JTG-UM-GST9616隔爆型紅外火焰探測器主要技術指標

1、JTG-UM-GST9616海灣消防隔爆型紅外火焰探測器工作電壓：總線24VDC24V
2、JTG-UM-GST9616海灣消防隔爆型紅外火焰探測器工作電流：
                總線電流：監視電流≤1mA，報警電流≤1mA
                電源電流：監視電流≤20mA，報警電流≤30mA
3、觸點容量：DC25V/1A
4、探測器視場角≤90°
5、防爆標志：ExdIICT6/DIPA21TA,T6
6、外殼防護等級：IP66
7、JTG-UM-GST9616海灣消防隔爆型紅外火焰探測器使用環境：
                 溫度：-20℃～+55℃
                 相對濕度≤95%，不結露
8、JTG-UM-GST9616海灣消防隔爆型紅外火焰探測器外形尺寸：
                166mm×235mm×199mm(帶調節架)

三、海灣消防設備JTG-UM-GST9616隔爆型紅外火焰探測器結構特征

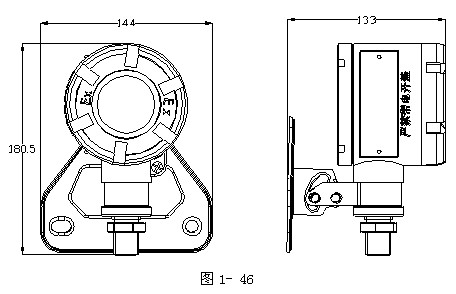

JTG-UM-GST9616海灣消防隔爆型紅外火焰探測器外形圖如圖1-49所示：

四、海灣消防設備JTG-UM-GST9616隔爆型紅外火焰探測器安裝

1、JTG-UM-GST9616海灣消防隔爆型紅外火焰探測器的底殼安裝。
2、將調節架用四只6膨脹螺栓固定在墻壁上，應固定牢靠，定位后將螺栓擰緊。
3、然后將探測器底板掛在調節架上。

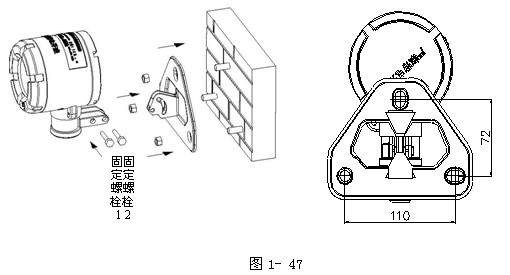

4、用M5的螺釘將探測器固定在調節架上，調節架可沿軸心轉動60°調節架示意圖如圖1-50所示：

海灣消防設備JTG-UM-GST9616隔爆型紅外火焰探測器對外接線端子示意圖如圖1-51所示：

海灣消防設備JTG-UM-GST9616隔爆型紅外火焰探測器其中
Z1、Z2：來自控制器的通訊總線輸入端，無極性；
D1、D2：DC24V電源輸入端，無極性；
AL1、AL2：火警觸點輸出，常開觸點，火警時閉合；
FT1、FT2：故障觸點輸出，常閉觸點，故障時斷開。
探測器與電纜連接時，總線和電源線需要通過1個過線接頭連接；觸點信號線需要通過另1個過線接頭連接。如果不需要連接觸點信號線，可使用堵頭堵死進線孔。
當Z1、Z2不與總線連接時，必須與D1、D2無極性連接。

五、海灣消防設備JTG-UM-GST9616隔爆型紅外火焰探測器布線要求

1、 探測器的連接電纜應使用銅芯多股導線的阻燃電纜，在1區和2區，線芯截面均應不小于1.0mm2，電纜外徑為8mm～10mm，所用電纜還應符合使用環境 的其它要求，如耐熱、耐腐蝕、防火等。無特殊要求時，可使用RVVP41.0，外徑為10的屏蔽電纜，電纜屏蔽層與探測器底殼上的保護地相連接。線路走向 等應符合相應爆炸危險環境的要求。電纜線路在爆炸危險環境中嚴禁有中間接頭，在特殊情況下，電纜線必須安設中間接頭時，只允許在2區內采用相應的防爆接線 盒加以保護，方可進行中間連接。
2、將探測器的上蓋部分的排線插到底殼上的接口板的XT3上，然后將上蓋安裝到底殼上，上蓋與底殼安裝時注意底殼上的定位銷要與上蓋上的U形槽對應。
3、蓋上上蓋后擰緊上蓋上四根內六角螺釘。
4、調節調節架，使探測器正對被保護區域，定位后將調節架兩側的鎖緊螺栓擰緊。
