一、LD128EN(D)火災顯示盤介紹

LD128EN(D) 火災顯示盤用來配合E/EN系列火災報警控制器進行火警監測，采用液晶數字顯示，配有發光二極管，指示系統關鍵狀態信息，可以直觀顯示火災報警控制器傳來 的探測器的火警及故障信息。LD128EN(D)有自己的功能鍵，可以查詢接收到的火警、故障信息。同時接受與其通訊的控制器的控制。當控制器消音及復位 時，將信息傳送至火災顯示盤，使其也隨之消音或復位，以實現整個系統的集中控制。經**消防電子產品質量監督檢驗中心按照GB17429-1998《火災 顯示盤通用技術條件》、GB/T19001-2000《質量管理體系 要求》型式檢驗和審核，符合要求。





二、LD128EN(D)火災顯示盤功能

★ 二總線，無極性，占一個地址點。
★ 地址范圍0～255，由火災顯示盤本身設置本機地址號。
★ 可設置四個顯示范圍，在每個顯示范圍內探測器的地址可以是單獨或是連續的。
★ 火災顯示盤顯示設定范圍內的探測器的工作狀態，在設定范圍之外的將不做顯示。
★ 每臺火災顯示盤***多可以顯示99個火警及99個故障信息、若火警信息、故障信息大于99個，則不顯示后來的信息。
三、LD128EN(D)火災顯示盤主要技術指標

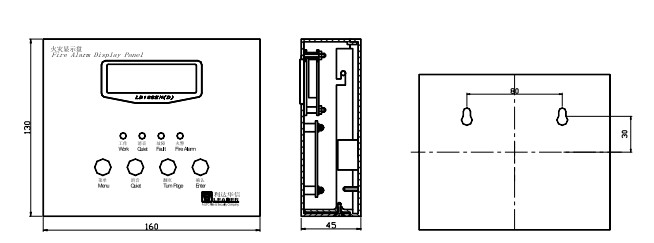

四、LD128EN(D)火災顯示盤外形與結構尺寸圖

五、LD128EN(D)火災顯示盤端子圖

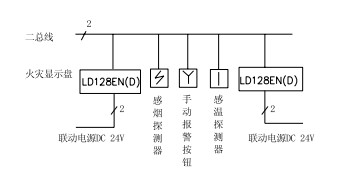

六、LD128EN(D)系統連接方式

七、布線要求：與LD128E(M) 相同。
