一、安裝準備

安裝前必須認真閱讀與裝置有關的說明書，熟悉工程設計方案。確保滅火裝置布置與設計圖紙相符，各部件齊全且符合設計要求。裝置安裝示意圖如下：

二、柜式七氟丙烷滅火系統接線

1）防護區內應設警鈴或聲光報警器，火災發生時，警示人員及時離開。

2）防護區外應設聲光報警器，建議安排在防護區疏散出口的門楣上方。

3）緊急啟停按鈕應該安裝在防護區疏散出口的門外便于操作的地方，安裝高度為中心點距地面1.5m，緊急啟停按鈕具備緊急啟動和緊急停止功能。

4）如設置手動與自動轉換裝置，應設在防護區疏散出口的門外便于操作的地方，安裝高度為中心點距地面1.5m。

5）滅火劑噴放指示燈應設在防護區的入口處，建議安裝在門楣上方，滅火劑噴放時指示燈點亮，保持到防護區通風換氣后，以手動方式解除。

三、安裝

1）將柜體放置在防護區氣體滅火設計圖紙所標識位置，建議盡量使柜體背部安裝在防護區靠墻位置，單臺時應將噴嘴基本對準重點保護設備，多臺時應均勻分布，并保證柜體平穩無晃動和傾斜。

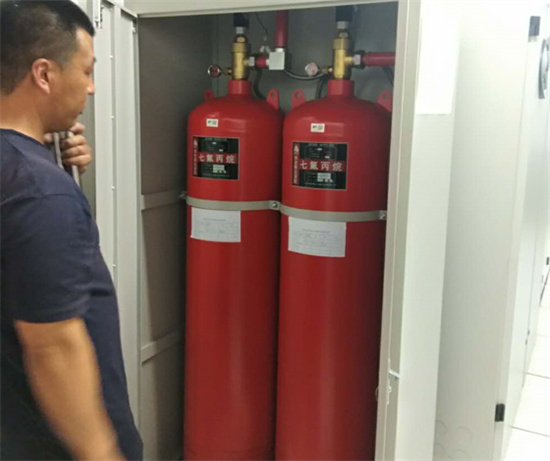

2）將滅火劑瓶組搬進柜子中央，正面（噴字面）向外，并用抱箍和七字鉤固定在柜體上，注意不要壓壞柜體。若是雙瓶組，將主動儲瓶用抱箍固定在柜內右邊，然后在左邊固定好從動儲瓶。

3）將噴嘴安裝在柜體上部噴嘴孔，噴射方向朝柜外，內部用緊固螺母固定在柜體上。

4）高壓軟管帶彎頭端接頭裝在容器閥滅火劑出口螺紋上，扳手?jǐn)Q緊。另一側連接在噴嘴末端螺紋上，扳手?jǐn)Q緊。

5）壓力信號器調試好后安裝在高壓軟管相應接口上，扳手?jǐn)Q緊。

6）壓力表安裝在容器閥壓力表接口上，扳手?jǐn)Q緊。

7）將電磁驅動器安裝在儲瓶容器閥上（應在確保調試完畢后安裝）。若是雙瓶組，將電磁驅動器安裝在主動儲瓶容器閥上，氣動驅動器安裝在從動儲瓶容器閥上。

8）安裝雙瓶組啟動管路，將主動瓶容器閥與從動瓶氣動驅動器連接起來。若兩瓶組距離有偏差會導致該部件安裝不上，此時需微調兩瓶組的位置。（單瓶組無此操作）

9）將壓力信號器及電磁驅動器的線路從柜體后預留穿線孔穿出，并與火災自動報警滅火控制器或消防控制中心接通。注意使用防護套管，以免損壞線路。

10）檢查各個安裝連接部位，必須保證固定牢靠，管路連接密封處良好，線路連接無誤。至此，整套七氟丙烷滅火裝置安裝完畢。

四、調試

1）電磁驅動器啟動試驗：取下電磁驅動器，拔出電磁驅動器保險銷，接通測試電源（DC24V），試驗電磁鐵聯動閘刀是否動作。測試完畢后，閘刀及電磁驅動器保險銷應復位。

切記：調試電磁驅動器時，應確保離開容器閥單獨進行。

2）儲存壓力檢查：逆時針旋開壓力表后面螺母至壓力表顯示（測壓通道打開），如指針在綠區為正常。檢測完畢后，切記應旋緊螺母（關閉測壓通道），以免壓力表長期受壓損壞和泄露。

3）反饋信號模擬：短接壓力信號器的兩條引線模擬噴放反饋信號。

4）火災自動報警滅火控制器調試：分別進行自動、手動、緊急啟動/停止等測試。應符合《氣體滅火系統施工及驗收規范》要求。

5）調試合格后，將電磁驅動器小心的安裝在滅火劑容器閥上，壓力信號器安裝在高壓軟管相應接口上，與信號反饋線連接。
